Wie funktioniert ein Windverband?

Wenn Sie eine Lagerhalle errichten, können Sie davon ausgehen, dass sie stabil genug ist und nicht schon bei ein wenig Wind oder Schnee wie ein Kartenhaus zusammenfällt. Es gibt mehrere Möglichkeiten, die Stabilität eines Gebäudes zu gewährleisten. Je nach Konstruktion und Material des Gebäudes wird festgelegt, wie die Windlast auf den Boden übertragen werden kann. Die Kroftman-Ingenieure haben sich für die Verwendung von Windverbänden in allen unseren Lagerhallen entschieden, sowohl in der E-Serie als auch in der H-Serie. Eine andere Bezeichnung für Windverband ist Windaussteifung. Diese Windverbände sorgen für Stabilität und sollten nicht ausgelassen oder verschoben werden. Mehr darüber können Sie in diesem Blogbeitrag lesen:

• Wie sorgen die Windverbände für Stabilität?
• Warum ist ein Fundament auch für die Festigkeit wichtig?
• Warum sollten Sie eine Windaussteifung nicht verschieben?
• Gibt es einen Zusammenhang zwischen der Schneelast und der Anzahl der Windaussteifungen


Eine Lagerhalle ist ein rechteckiger "Kasten" und hat in dieser Form keine ausreichende Festigkeit. Um die Stabilität zu erhöhen, haben unsere Ingenieure Windaussteifungen in die Konstruktion unserer Hallen eingebaut. Die Windaussteifung ist als Kreuz gebaut, da die Konstruktion von beiden Seiten Windkräften ausgesetzt sein kann. Es ist also immer eine "Klammer" wirksam. Unter einem Windverband verstehen wir im Falle unserer Lagerhallen ein diagonal angebrachtes Stahlseil oder Metallband, das die Steifigkeit der Konstruktion erhöht. Dadurch wird die Stabilität der Lagerhalle gewährleistet. Bei der Montage werden diese Verbände an den Seiten-, Vorder- und Rückwänden sowie am Dach befestigt. Je nach Größe der Halle werden mehrere Windverbände angebracht. Die Zeichnung unten zeigt die Konstruktion einer Lagerhalle mit den gelb markierten kreuzförmigen Windaussteifungen.

Windaussteifungen (gelb markiert)

Im Dach befinden sich die Windaussteifungen im ersten und letzten Segment (oder Abschnitt). An der vorderen und hinteren Fassade befindet sich die Windaussteifung im äußersten linken und rechten Teil der Wand. Bei kleineren Lagerhallen reicht je ein Windverband an der Vorder- und Rückfassade aus. Längere Hallen haben zusätzliche Windverbände in den Seitenwänden, um die Stabilität zu gewährleisten.

Warum ist auch das Fundament wichtig für die Festigkeit?

Die Windaussteifung sorgt dafür, dass die Lagerhalle auch bei Wind aufrecht steht. Diese Kräfte werden durch die Windaussteifung in das Fundament abgeleitet. Es treten Zugkräfte auf das Fundament auf. Das Fundament ist die Verbindung zum Boden. Wenn das Fundament nicht stark genug ist, wird es sich aus dem Boden lösen oder ein Stück des Fundaments wird herausbrechen. Neben der Zugkraft muss das Fundament auch das Gewicht der Halle und die Schneelast tragen können. Das Fundament muss in der Lage sein, all diese Kräfte zu bewältigen. Vieles hängt also von einer soliden Grundlage ab. Nicht umsonst müssen Sie nachweisen, dass das Fundament Ihrer Lagerhalle stabil genug ist. Die statische Berechnung, die Sie kostenlos von uns für Ihre Halle erhalten, gibt Ihnen Auskunft darüber, welche Lasten Ihr Fundament aushalten muss. Ein Statiker kann Sie dann beraten, wie Ihr Fundament aussehen sollte, um diese Anforderungen zu erfüllen. Dies hängt auch davon ab, wie stark der Boden ist, auf dem Sie das Fundament errichten.

Warum sollten Sie eine Windaussteifung nicht verschieben?

Die Windaussteifung ist in der statischen Berechnung enthalten. Das Versetzen eines Windverbandes in einer bestehenden Lagerhalle kann die Stabilität der Halle beeinträchtigen. Dies ist auch der Grund, warum wir davon abraten, die Windverbände zu versetzen. An der Vorder- und Rückwand der Halle ist dies ohnehin nicht möglich. Bei einer längeren Lagerhalle können Sie die Windverbände in der Seitenwand versetzen, wenn Sie hier eine zusätzliche Tür oder ein weiteres Tor einbauen möchten. Ein Windverband kann jedoch niemals in das erste oder letzte Segment verschoben werden.

Möchten Sie einen Windverband in einer bestehenden Lagerhalle versetzen? Bitte besprechen Sie dies zunächst mit uns. Wir werden unsere Ingenieure bitten, zu prüfen, ob es sicher ist, die Windversteifung zu versetzen.

In einer neuen Lagerhalle brauchen Sie keinen Windverband zu versetzen. Nutzen Sie einfach das Angebotstool auf unserer Website, um Ihre Wunsch-Lagerhalle zusammenzustellen. Wenn Sie die Türen und Tore an einer anderen Stelle als der Standardposition wünschen, wird sich unsere Verkaufsabteilung mit Ihnen in Verbindung setzen, um die Möglichkeiten zu besprechen. Sobald Sie Ihre Wahl getroffen haben, erstellen wir eine Drahtgitterzeichnung. Hier sehen Sie die Tür- und Torpositionen für Ihre Halle. Anhand dieser Zeichnung prüfen unsere Ingenieure, ob die gewünschte Tür-/Torkombination auch mit der erforderlichen Windaussteifung möglich ist. Wenn dies der Fall ist, bitten wir Sie, die Zeichnung zu genehmigen. Auf diese Weise können keine Missverständnisse zwischen Ihnen und Kroftman sowie dem externen Montageteam entstehen, wenn Sie die Montage ausgelagert haben. Es ist allen Beteiligten klar, wo die Türen, Tore und Windaussteifungen angebracht werden sollen.

Gibt es einen Zusammenhang zwischen Schneelast und Windlast?

Unsere Lagerhallen sind für eine bestimmte maximal zulässige Kombination von Schnee- und Windlast ausgelegt und optimiert. Diese können Sie auf unserer Website finden. Unter jedem Lagerhallentyp finden Sie die Registerkarte "Spezifikationen". Diese Angaben zeigen die maximalen Wind- und Schneelasten, für die eine Halle ausgelegt ist. Diese sind in den offiziellen Festigkeitsberechnungen festgeschrieben. Dabei spielt es keine Rolle, ob die Lagerhalle mit Erdnägeln oder Betonankern verankert wird. Die vertikalen Teile der Konstruktion tragen die Halle und die darauf befindliche Last. Die Windverbände leiten diese Last kontrolliert auf den Boden ab. Die Windaussteifung verleiht der Lagerhalle zwar Stabilität, aber keine zusätzliche Tragfähigkeit.

Das heißt, wenn Sie die zulässige Schneelast erhöhen wollen, können Sie dies nicht durch den Einbau einer zusätzlichen Windaussteifung erreichen. Es ist möglich (aber nur bei unseren Hallen der Serien H600, H700 und H800), zusätzliche Zugstangen im Dach anzubringen Dies macht den Dachstuhl stärker und erhöht die zulässige Schneelast dieser Hallen um 0,2 kN/m2. Die Kosten hierfür belaufen sich auf etwa 60 EUR pro Zugstange. Je nach Größe der Lagerhalle benötigen Sie drei bis maximal zehn Stück (je eine pro Sparren-Paar). Wenn Sie mehr darüber wissen möchten, nehmen Sie bitte Kontakt mit uns auf.

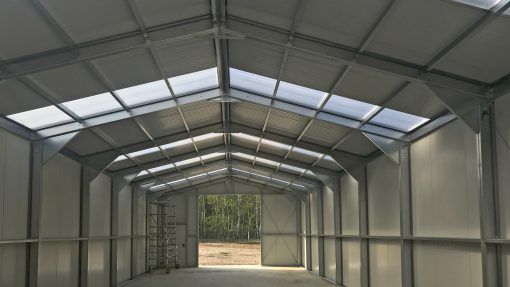

Zusätzlich horizontal angebrachte Zugstangen im Dach zur Erhöhung der Schneelast
