Sind Sie neugierig auf die Bestandteile und Materialien unserer Lagerhallen? Bei Kroftman entwerfen unsere Ingenieure die Lagerhallen selbst. Da es sich um eine Lagerhalle zum Selbstbauen handelt, haben sie über jedes Teil gut nachgedacht. Es gibt Bestandteile und Materialien, die wir (weltweit) kaufen, und Teile, die wir selbst herstellen. In diesem Artikel erzählen wir Ihnen mehr über die folgenden zehn Bestandteile unserer Lagerhallen:
- Rahmenkonstruktion
- Klammern
- Bolzen und Muttern
- Ankerbolzen und Erdnägel
- Windaussteifung
- Plattenmaterial
- Außenecken
- Türen und Tore samt Elektromotor
- Regenrinnen und Fallrohre
- Dichtungsmaterial
Die Rahmenkonstruktion unserer Lagerhallen
Der Rahmen unserer Hallen der H-Serie besteht aus sogenannten C-Profilen. Es handelt sich um lange Metallträger aus Blech, deren Seiten gebogen sind, sodass der Querschnitt des Trägers wie der langgezogene Buchstabe C aussieht, wie auf dem Foto unten zu sehen ist.
Abb. 1: C-Profile
Durch das Biegen des Plattenmaterials in eine C-Form bleibt die Konstruktion der Lagerhallen leicht, ist aber dennoch stabil. Sämtliche Träger des Rahmens sind nach dem Prinzip eines C-Profils gefertigt.
Abb. 2: Der komplett aus C-Profilen bestehende Rahmen einer Lagerhalle
Wir stellen die C-Profile selbst her. Dies hat den Vorteil, dass die Qualität gleichbleibend ist, die Teile immer die richtige Größe haben und eine schnelle Lieferung gewährleistet ist. Wir stellen die C-Profile aus zertifiziertem Plattenmaterial her, auf dem das Lochprofil bereits aufgebracht wurde. Die Zertifizierung des Plattenmaterials garantiert Zuverlässigkeit und die nötige Festigkeit des Materials. Wir schneiden die Bleche auf die richtige Länge und Breite zu und rollen die Kanten zu einem C-Profil.
Die Rahmen der Lagerhallen aus unserer E500-Serie bestehen aus viereckigen Röhrenprofilen aus Metall.
Die Metallklammern für unsere Lagerhallen
Die C-Profile werden durch Metallklammern miteinander verbunden. Das Lochmuster in der Halterung entspricht dem Lochmuster der C-Profile, die Sie mit dieser Halterung aneinander befestigen. Auch die Klammern kaufen wir als Plattenmaterial mit Lochmuster und biegen sie in den richtigen Winkel. Wir machen das selbst, damit wir eine gleichbleibende Qualität garantieren können und diese Halterungen immer auf Lager haben. Unten sehen Sie ein Beispiel für eine Klammer.
Abb. 3: Metallklammer
Die Schrauben und Muttern unserer Lagerhallen
Die Klammern, die die C-Profile der H-Lagerhallen verbinden, werden mit Schrauben und Muttern befestigt. Nach der Befestigung ergibt sich die in Abb. 2 gezeigte Konstruktion. Wir kaufen die Schrauben und Muttern ein.
Die Betonanker und Erdnägel für unsere Lagerhallen
Je nach Untergrund wird die Lagerhalle über die Bodenschiene mit Erdnägeln oder Betonankern verankert. Die nachstehende Übersicht zeigt, wann Sie Erdnägel und wann Sie Betonanker verwenden sollten.
|
Art des Untergrunds |
Verankerung durch |
|
Betonfundament |
Betonanker |
|
Betonplatten (Stelcon-Platten) |
Betonanker |
|
Verankerung auf harten Oberflächen wie Pflaster, Asphalt oder verdichtetem Sand bzw. Kies |
Erdnägel |
Eine detaillierte Erläuterung dazu können Sie in unserem Blogartikel über die Verankerung einer Lagerhalle mit Betonankern bzw. Erdnägeln lesen.
Die Abmessungen der Erdnägel und der Betonanker variieren je nach Art der Lagerhalle. Wir haben diese Teile immer vorrätig.
Die Windaussteifungen unserer Lagerhallen

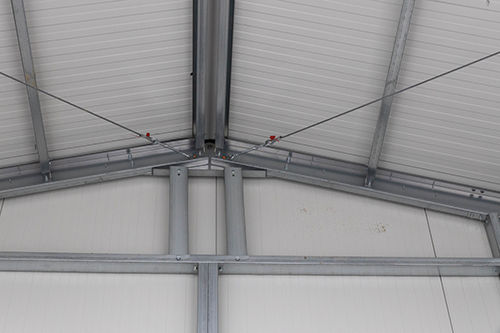

Eine Lagerhalle ist ein rechteckiger "Kasten" und hätte in dieser Form nicht genügend Festigkeit. Aus diesem Grund wird die Windaussteifung in Form eines Kreuzes angebracht. Dadurch wird die Stabilität der Lagerhalle gewährleistet. Diese Windaussteifungen werden an den Seitenwänden, der Vorder- und Rückseite und im Dach angebracht. Je nach Größe der Halle werden mehr oder weniger Windaussteifungen installiert. Die Zeichnung unten zeigt die Konstruktion einer Lagehalle mit den gelb eingefärbten kreuzförmigen Windaussteifungen.
Abb. 4: Die Konstruktion einer Lagerhalle mit gelb markierten Windverbänden
Im Dach befinden sich die Windaussteifungen im ersten und letzten Abschnitt. In der vorderen und hinteren Fassade befinden sie sich im linken und rechten Teil. Bei kleineren Lagerhallen ist je eine Windaussteifung an der Vorder- und Rückseite ausreichend. Bei längeren Hallen werden auch an den Seitenwänden Windaussteifungen angebracht, um die Stabilität zu gewährleisten: immer ein Kreuz in der Seitenwand, mehr (zwei oder drei) in längeren Lagerhallern.
Bei den kleineren Hallen verwenden wir Stahlseile als Windaussteifung und bei den größeren Metallstreifen. Die Stahlseile kaufen wir ein, die Metallbänder stellen wir selbst her.
Das Plattenmaterial unserer Lagerhallen
Wir verkleiden die Konstruktion der Lagerhalle aus der H-Serie vertikal mit Plattenmaterial. Sie können zwischen isoliertem und unisoliertem Plattenmaterial wählen:
- Unisolierte Bleche: Es handelt sich um 0,5 Millimeter dicke Bleche. Sie können die Farbe selbst aus den angebotenen Optionen auswählen. Die gleichen Bleche werden auch für das Dach verwendet. Diese haben dann deutliche Erhebungen (sogenannte "Hochsicken"), die für zusätzliche Stabilität sorgen und das Regenwasser nach unten leiten.
- Isolierte Bleche: Es handelt sich jeweils um zwei 0,5 Millimeter dicke Metallplatten mit einer 40 Millimeter dicken PIR-Schaum-Schicht dazwischen. Hier haben Sie die Wahl zwischen zwei (fürs Dach) bzw. drei (für die Wandverkleidung) verschiedenen Grautönen.
- Lichtpaneele: Sie können Lichtpaneele auf dem Dach anbringen, um Tageslicht in die Lagerhalle zu lassen. Diese Platten sind aus transparentem Polycarbonat, einem harten Kunststoff, hergestellt. Es gibt sie in der isolierten und in der unisolierten Ausführung.
Das gesamte Plattenmaterial beziehen wir von Lieferanten aus den Niederlanden. Die Hallen der E-Serie sind nur mit einer nicht isolierten, horizontalen Verkleidung lieferbar.
Die Außenecken unserer Lagerhallen
Außenecken sind Metallplatten, mit denen wir die Ecken der H-Lagerhallen abschließen. Sie können hierbei ebenfalls aus verschiedenen Farben wählen.
Die Außenecken einer Lagerhalle, hier – wie die Tür- und Torprofile – in der Farbe RAL 3009
Unsere Türen und Tore (ggf. samt Elektromotor)
Unsere Lagerhallen werden standardmäßig mit einer metallenen Anschlagtür geliefert. Die Hallen sind zudem serienmäßig mit einem Sektionaltor ausgestattet. Nur die nicht isolierten Lagerhallen in den niedrigen Ausführungen (Höhe 30 und 33) sind serienmäßig mit einem Rolltor ausgestattet.
Sie können Ihr Rolltor oder Sektionaltor mit einem Elektromotor ausstatten. Dazu benötigen Sie Strom in Ihrer Halle. Diesen müssen Sie selbst installieren. Wir beziehen alle Türe und Tore sowie den Elektromotor von externen Lieferanten.
Die Regenrinnen und Fallrohre für unsere Lagerhallen
Unsere Lagerhallen werden serienmäßig ohne Regenrinnen und Fallrohre geliefert. Dies ist unproblematisch, da das Regenwasser an den Seitenwänden abläuft. Wenn Sie das Regenwasser lieber an einer bestimmten Stelle im Boden versickern lassen möchten, können Sie Regenrinnen und Fallrohre aus verzinktem Metall als Option bestellen. Wir kaufen diese Bestandteile ein und stellen sie nicht selbst her.
Das Dichtungsmaterial
Mit jeder Lagerhalle liefern wir standardmäßig ein Butylband. Dies ist ein selbstklebender Streifen aus Butylkautschuk. Sie können es zwischen der Bodenschiene und dem Fundament anbringen, um das Risiko zu reduzieren, dass Wasser in die Lagerhalle eindringt. Wenn Sie auf einem Betonfundament mit den richtigen Maßen bauen, verhindert ein Tropfblech, dass Wasser unter die Grundleiste gelangt. Wenn Sie jedoch auf Kopfsteinpflaster bauen, ist ein nahezu wasserdichter Anschluss der Lagerhalle schwierig. Sie können Butylband verwenden, um das Eindringen von Wasser in die Lagerhalle unter der Bodenschiene hindurch so weit wie möglich zu verhindern. Auf Wunsch können wir Ihnen zusätzlich eine Tube Tixophalte liefern. Hierbei handelt es sich um ein Dichtungsmittel auf Basis einer speziellen Gummi-Bitumen-Mischung. Sie können es zum Abdichten von Spalten in Ihrer Lagerhalle und als weitere Schicht unter der Bodenschiene verwenden, zusätzlich zum Butylband. Beachten Sie jedoch, dass Wasser immer irgendwo eine Öffnung finden kann um einzudringen. Durch das Anbringen von Tixophalte und/ oder Butylband können Sie aber das Risiko bzw. die Menge des eindringenden Wassers verringern.
Wir hoffen, dass die obigen Informationen Ihnen helfen werden, eine fundierte Entscheidung zu treffen. Wenn Sie genau wissen wollen, was die Lagerhalle Ihrer Wahl kostet, füllen Sie bitte unverbindlich unser Angebotstool aus. Geben Sie bei der letzten Frage Ihre Postleitzahl ein. So können die Transportkosten berechnet werden. Wir schicken Ihnen dann per E-Mail ein Angebot, das Ihnen auf einen Blick zeigt, wie hoch die Kosten, inklusive Transport, für Ihre Lagerhalle sein werden. Sie können mehrere Angebote erstellen und verschiedene Optionen ankreuzen. Auf diese Weise können Sie sie leicht vergleichen.
Haben Sie noch Fragen? Wir helfen Ihnen gerne weiter.
